Les essais électriques répondent à un objectif technique précis : garantir la fiabilité, la sécurité et la conformité des matériaux, du composant ou ensemble de composants. Ce panel d’essais permet d’analyser en profondeur le comportement électrique des équipements à toutes les étapes de leur exploitation.
Court-Circuit
Les essais de court-circuit permettent de vérifier la tenue d’un appareillage ou d’un système aux efforts électrodynamiques.
Des appareillages (disjoncteurs, contacteurs, câbles etc…), autant que des systèmes complets (armoires électriques, coffrets, etc…) peuvent être testés pour vérifier leur comportement lors de l’essai de tenue, d’établissement ou de coupure.
Les performances de la station sont les suivantes :
• 100 kA sous 440 V 50Hz 100ms.
• 100 kA sous 220 V AC 50Hz 1s.
• 65 kA sous 690 V AC 50Hz 1s.
Les différents tests proposés par la station de court-circuit incluent :
• L'essai de tenue au court-circuit conditionnel.
• L'essai de tenue à courte durée admissible.
• L'essai d'arc interne.
Afin de réaliser les essais de court-circuit deux équipements nous permettent de réaliser des caractéristiques d’essais tel que celle-ci. La génératrice qui repose sur une structure capable de délivrer une énergie stable et élevée grâce à ses caractéristiques techniques :
• Moteur d’entrainement : Un moteur électrique de puissance 500kW
• Alternateur : Couplé au moteur il a une capacité de 5,3 kW et peut délivrer jusqu’à 28 MVA de puissance apparente
Le banc de charge est utilisé pour définir les performances de tenue et de fermeture en court-circuit de systèmes de protections en courant continu, lorsque les courants de court-circuit sont très élevés.
Les niveaux de court-circuit peuvent être ajustés pour simuler ceux de stockeurs, de champ de panneaux photovoltaïques, de source DC, etc.
Grâce à ce banc capacitif, nous pouvons générer des constante de temps très faible, de 0,1 à 0,3ms, afin de reproduire une décharge capacitive rapide. Les performances de notre banc sont les suivantes :
Tension maximum : 1500VDC
Capacité : 125mF
di/dt maxi : 200A/µs
Courant maxi : 200kA
Endurance électrique
Les essais d'endurance électrique permettent de vérifier la capacité d’un équipement/appareillage à établir et couper la tension ainsi que le courant, en conditions normales ou de surcharge.
Ces essais sont essentiels pour valider la durée de vie électrique des dispositifs, identifier les points critiques d’usure, et garantir leur conformité aux normes internationales.
Le laboratoire dispose de 3 salles d'essais de surcharge et d'endurance électrique permettant de tester les différents équipements :
- A un courant nominal avec un nombre de manœuvre élevé
- En condition de surcharge (entre 1,5 et 10 fois le courant nominal du produit selon les caractéristiques d'essais).
Les différentes caractéristiques des stations sont les suivantes :
- Jusqu'à 1500 V 10 kA 1s en DC.
- Jusqu'à 1100 V, 8 kA 1s 50Hz triphasé.
Échauffements

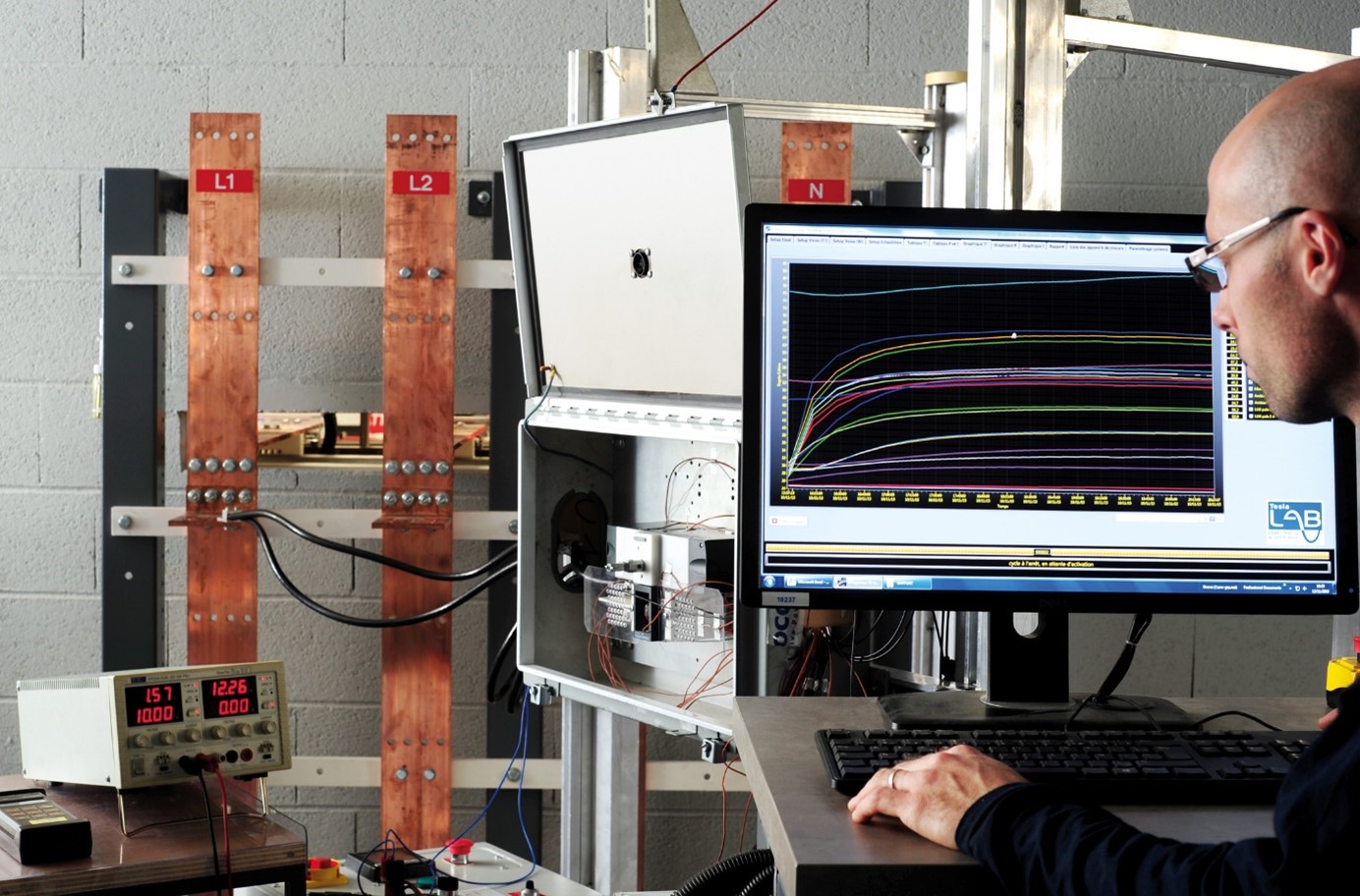

Les essais d’échauffement permettent de déterminer une élévation de température sur les différents équipements à tester lorsque ceux-ci sont traversés par un courant électrique (effet Joule). Par la suite, les résultats émis pourront permettre de déterminer la puissance dissipé de l’installation ou de l’appareillage.
Les moyens d’essais d’échauffement au laboratoire permettent de tester toute type de matériel électrique allant d’un appareillage seul (disjoncteur, contacteur, relais thermique…), jusqu’à une armoire de distribution, de plus il est possible de tester ces installations dans une enceinte permettant d’atteindre une température ambiante de 55°C ou 70°C suivant les dimensions de l’équipement considéré.
Il est aussi possible de simuler des charges de différents circuit d’un Tableau Général Basse Tension (TGBT), jusqu’à 29 circuit distinct d’un même équipement, avec différentes valeurs de courant allant de 1A à 3 200A pour chacun d’entre eux.
Les différents moyens d'essais : 4 salles d’échauffement (sources de courant très basse tension) :
- Salle 1 : Source 1 250 A (mono/Triphasé 50 Hz)
- Salle 2 : Source 3 000 A (mono/Triphasé 50 Hz)
- Salle 3 : Source 6 000 A en courant alternatif (mono/Triphasé 50 Hz) et courant continu.
- Salle 4 : Source 12 000 A (10 000 A permanent) en courant alternatif (mono/triphasé 50 ou 60 Hz)
Sources « Zénones » :
Les sources de courants programmable de la marque ZENONE, sont des sources pouvant délivrer du courant en AC ou en DC. Elles sont principalement utilisées pour les essais d’échauffements et elles permettent de réaliser tous types d’essais ayant un besoin d’un courant stable et/ou d’une mesure du temps de passage du courant.
Les caractéristiques des sources :
- Plage de courant AC : 5 A à 1000 A
- Plage de courant DC : 36 A à 353 A
Sécurité des produits électriques et électroniques
Les essais de sécurité électrique permettent de s’assurer que les produits ne compromettent pas la santé et la sécurité des personnes ou des installations, en vérifiant la conformité à la directive basse tension et aux normes de sécurité électrique.
Différents essais sont proposé afin de vérifier la sécurité électriques des appareils :
• Tenue aux chocs à l’onde de tension 1,2/50µs permettant de simuler les perturbations générées dans le réseau électrique.
• Tenue à fréquence industrielle permettant la vérification de la rigidité diélectrique entre différentes parties des appareillages ou de leur environnement.
• Mesure du courant de fuite permettant de vérifier qu'un équipement électrique ne risquera pas d’engendrer un défaut d’isolement dans les installations électriques.
• Mesure de la résistance d’isolement afin de contrôler la qualité des parties isolantes entre différents potentiels d’un équipement sous tension.
